Печь барбекю из кирпича своими руками - чертежи и порядовка

22 июня 2017

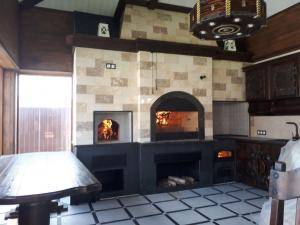

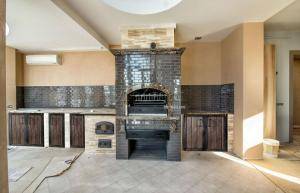

Все барбекю делятся на два вида: переносные (из металла) и стационарные (из кирпича). Конечно, переносной мангал – это удобно, но если кроме удобства вам хочется еще и красоты, то лучше остановить свой выбор на барбекю из кирпича. Среди таких кирпичных печей есть как простые модели, так и сложные, представляющие собой целый комплекс, куда помимо печи для барбекю могут входить гриль, тандыр, коптильня и, конечно, разделочные столы, мойка, дровник – словом, все, что необходимо для комфортного отдыха.

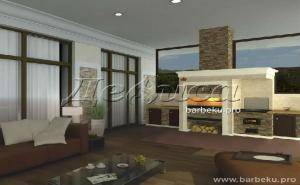

камин

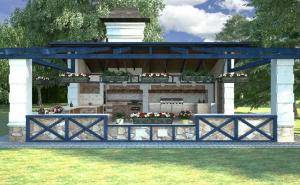

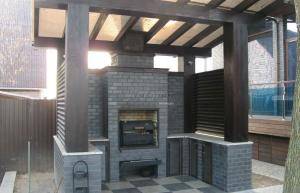

комплекс барбекю
барбекю комплекс
барбекю

Мангал, барбекю – в чем разница?

Между мангалами и барбекю нет существенной разницы – отличие только в том, что на мангале мясо жарят на шампурах, а на барбекю - на решетках. Все это – съемные элементы, так что по сути, мангал и барбекю – это одна конструкция. Можно также говорить о наличии крыши – мангал, как правило, дымохода не имеет, тогда как печи барбекю из кирпичей требуют его наличия. И то, и другое сооружение позволяют готовить на углях мясо, рыбу, овощи без капли масла.

Простой кирпичный мангал

Для работы потребуются следующие материалы:
  • гравий;
  • щебень;
  • доски для опалубки;
  • листы металла;
  • фанера;
  • рубероид.

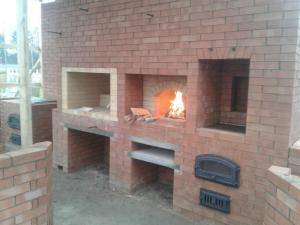

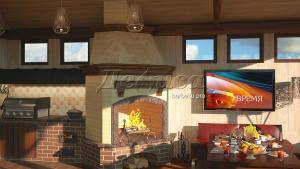

мангал со встроенным камином

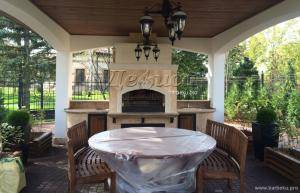

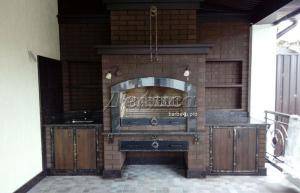

мангал в беседке
мангал камин
мангал барбекю

Простейший мангал из кирпича состоит из стенок с выступами, на которые укладывают жаропрочные металлические листы, решетки и шампуры. Лучше построить крышу над сооружением – она защитит как сам мангал из кирпича, так и готовящиеся над нем блюда. Даже для такого легкого строения необходим фундамент. Он защитит конструкцию от разрушения. Не обязательно делать его основательным, с котлованом и опалубкой – достаточно утрамбовать площадку и выложить каким-либо прочным и твердым материалом.

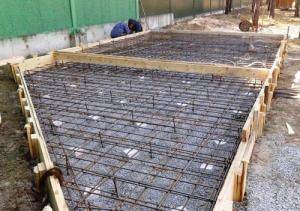

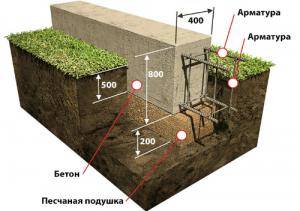

Если же конструкция тяжелая и представляет собой печь-мангал с несколькими секциями, то стоит позаботиться о более прочном фундаменте. Для этого вооружают котлован глубиной 20-25 см. Что касается размеров фундамента, то он должен быть на 50 см больше габаритов печи во все стороны. Дно котлована выравнивают, засыпают слоем щебня толщиной 15 см и хорошо утрамбовывают. Далее вдоль и поперек котлована укладывается арматура с шагом в 20 см, которая связывается в месте пересечения. Арматуру можно заменить на готовую сетку из толстой проволоки. На следующем этапе по краям котлована строится опалубка, которая затем заливается бетоном. Он застынет через неделю- две, и тогда можно будет приступать к кладке кирпичного мангала. Если работы идут в жару, то бетон нужно будет периодически поливать для увеличения прочности.

фундамент под барбекю
фундамент

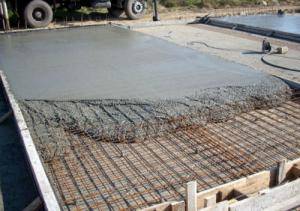

железобетонная плита

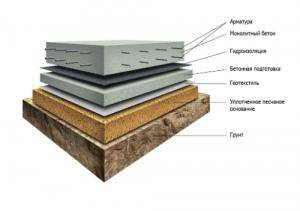

пирог фундамента

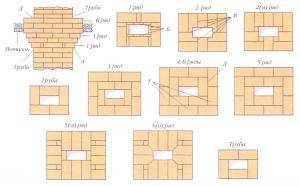

Порядовая кладка барбекю из кирпича

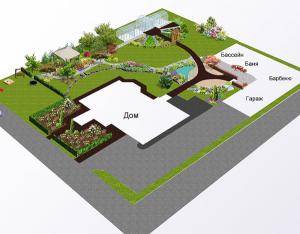

Для начала нужно определиться с местом, где планируется построить конструкцию для приготовления мяса на углях. Тут следует руководствоваться несколькими правилами:
место для барбекю
  • расстояние от сооружения до дома не должно быть слишком большим, иначе будет неудобно носить посуду и продукты;
  • рядом с очагом не должны находиться деревья и кустарники;
  • определяя место под очаг, стоит руководствоваться "розой ветров" и следить за тем, чтобы дым не попадал в дом;
  • конструкция должна быть удалена от инженерных коммуникаций;
  • габариты конструкции должны соответствовать размеру всего участка.

Самая простая кирпичная конструкция имеет форму буквы П. Ее высота может быть метр и больше. Для строительства печи используется полнотелый керамический кирпич. Подойдет и специальный печной, но стоит он дороже. Кладут кирпичи на смесь песка и глины с добавлением цемента для прочности. Можно взять уже готовую смесь. Толщина шва должна быть строго 2-5 мм. Во время кладки нужно с помощью уровня постоянно контролировать вертикаль и горизонталь – это важно для нормальной эксплуатации мангала.

строительство барбекю

Под первый ряд обязательно кладут гидроизоляцию – рубероид или гидроизол. Это делается для того, чтобы уменьшить количество влаги, которую кирпич, как гигроскопичный материал, будет "тянуть" из основания. Гидроизоляция продлит срок эксплуатации всей конструкции.

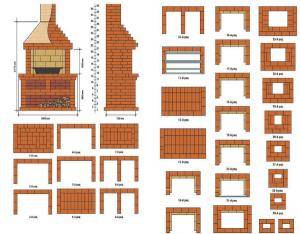

Каждый нечетный ряд нужно начинать с целого кирпича, нечетный – с половинки. В шестом и десятом рядах кирпичи ставят боком и разворачивают поперек основной кладки. Если сооружается барбекю и нужно будет ставить решетку, то в этих же рядах кирпичзадней стенки ставится на ложок, делается это в два ряда для сохранения толщины кладки. Если очаг предназначен для шампуров, то на задней стенке кирпич тоже кладется на ложок, в зоне делается выступ. В качестве опоры для шампуров используется металлическая труба небольшого сечения, вырезанная по размеру очага. В ней под шампуры делаются выемки. Начиная с седьмого ряда кладка выполняется только на одной половине конструкции, не важно, правой или левой – все зависит от выбранного проекта. Нужно позаботиться о том, чтобы решетка и шампуры располагались удобно и не пришлось наклоняться или находиться в опасной близости от огня.

После того как печь барбекю или уличный кирпичный мангал сложен, его нужно оставить сохнуть. Обычно на это уходит максимум пять дней (если погода была прохладной). Только после этого производят пробный запуск. Чтобы конструкция служила как можно дольше, ее желательно покрыть специальным влагоотталкивающим составом. Лучше, чтобы решетки и шампуры были съемными – это значительно облегчит уход за ними. Кроме того, их можно будет убрать на зиму, чтобы металл не покрылся ржавчиной.

первая топка
протопка
барбекю

Кладка барбекю из кирпича с трубой

Барбекю из кирпича с дымоходом представляет собой более сложную конструкцию, но если точно следовать проекту с порядовкой, то можно справиться и с этой задачей. Топочная камера в таком сооружении имеет прямой свод, а делать его проще, чем сводчатый. Начинать работу следует с обустройства фундамента. Для габаритных уличных барбекю подходит только монолитное бетонное основание. Для его сооружения делается котлован, затем он засыпается щебнем, укладывается арматура, сооружается опалубка и заливается бетон. После полного высыхания фундамент укрывают двумя слоями гидроизоляции и только потом начинают кладку. Если мангал или кирпичная барбекюшница возводятся в уже готовой беседке, то первый ряд кирпича кладут вровень с ее полом. Если фундамент получился ниже, то нужно выложить дополнительный ряд, а потом приступать к кладке по схеме.

кладка дымоходаПервые девять рядов кладут, используя целый и резаный кирпич, при этом не нужно забывать проверять вертикаль и горизонталь с помощью уровня. Контролировать нужно и толщину раствора – 8-10 мм, для этого используется прут арматуры соответствующего диаметра. Это делается следующим образом: прут кладут на край ряда, затем поверхность ряда заполняют раствором, лишнюю смесь удаляют кельмой. Таким образом, после кладки и выравнивания кирпичей шов получается идеально ровным – прут не дасткирпичу опуститься. После засыхания раствора прут арматуры вынимают и перекладывают на другой ряд.

Чтобы была возможность уложить шестой сплошной ряд, после укладки пятого кладут полосу металла шириной 40 мм, толщиной 4-5 мм и длиной чуть меньше пролета конструкции. Таких полос понадобится три штуки, одна кладется с края и две – в центр. На двенадцатом ряду кладки понадобится кирпич, распиленный вдоль. Двенадцатый и тринадцатый ряды получатся чуть большего размера, чем нижние, образуя собой декоративный "пояс".

Шамотный кирпич, используемый в конструкции, кладут на тот же песчано-глиняный состав, что и обычный красный. Смесь на основе шамота лучше не использовать – для спекания им нужны такие высокие температуры, которых в жаровне просто не достичь, а плохо затвердевший раствор может просто раскрошиться.

Свод топки формируется на двадцать втором ряду – здесь начинается постепенной сужение кладки. Свод переходит в дымовую трубу на тридцатом ряду, далее чередуются тридцатый и тридцать первый ряды кирпича до достижения необходимой высоты трубы. Не стоит забывать и об отделочных материалах: вы можете отдать предпочтение кирпичу или остановить свой выбор на камне – тут все зависит от ваших предпочтений и бюджета.

барбекю из кирпича
казан мангал камин
комплекс барбекю в беседке
камин в беседке

Как видите, построить барбекю из огнеупорного кирпича самостоятельно не составит труда, если все работы выполнять четко по схеме. За разработкой проекта лучше обратиться к профессионалам – ведь именно от того, на каком уровне он выполнен, будет зависеть функционирование конструкции из кирпича. В итоге она должна получиться:

  • безопасной;
  • надежной;
  • качественной;
  • долговечной.

Немаловажное значение имеет и внешний вид вашей конструкции из кирпичей – она должна быть аккуратной и красивой, поэтому лучше не экономить на материалах и использовать только самые качественные из них. Тогда готовить на мангале будет одно удовольствие!
