Кирпичные печи: виды, конструкция, расчет, строительство собственными силами

28 декабря 2016

Содержание:

  1. Область применения
  2. Монтаж печи в жилом доме
  3. Строение печи
  4. Выбираем схему печи
  5. Плита и щиток
  6. Сезонные ходы печи
  7. Банная печь
  8. Проточные печи
  9. Камин
  10. Русская печь
  11. Расчет печи
    1. Топка
    2. Дымоход
  12. Материалы для печи и приборы
  13. Песок
  14. Растворы для кладки
  15. Печные приборы
  16. Кладка и перевязка
  17. Кладка сводов
  18. Сколько требуется кирпичей?
  19. Инструмент
  20. Главные рабочие принципы
  21. Самый основной принцип

Классическая печь, построенная из кирпича, благодаря своей практичности и универсальности пользуется активным спросом, несмотря на множество современных высокоэффективных конструкций. Главная ее особенность заключается в возможности «дышать», что нельзя сказать о каменной.комплекс барбекю

Что же подразумевают, когда говорят печка «дышит»? В процессе прогрева микропористый элемент выделяет в помещение частички влаги, а при остывании впитывает их в себя. За счет этого точка росы поддерживается в необходимых пределах. Также кирпичная печь «здоровее» за любую другую, беря во внимание данный показатель.

«Дыхание» печи оказывает благоприятное влияние на человеческий организм. В комнате удается достичь оптимального температурного режима с точки зрения медицины и определенного уровня комфорта. Если использовать в деревянных и кирпичных постройках такую конструкцию, то можно получить неплохую экономию.

Отапливая помещение водяными регистрами, вмонтированными в печь, нижний температурный порог обычно составляет 20-22°С. В ИК, электрических и каталитических излучателях температура устанавливается на 1° выше. К тому же они сильно высушивают воздух в комнате. Печь, выполненная из кирпича, может оказаться намного экономичнее и эффективней в работе, чем современные металлокомпозитные модели с КПД до 70%, так как теплопотери жилья непосредственно зависят от колебания внутренней и наружной температуры.

Примечание: для достижения умеренного «дыхания» металлической печки следует предусмотреть ограждение из конвекционного экрана, толщина которого составляет порядка 35 мм. Это позволит создать равномерное нагревание воздуха по всей высоте. Следует учитывать, что «дыхание» не будет таким же ровным и глубоким как в кирпичной печи. Вы сможете начинать отопительный сезон позже, а завершать его раньше. Экономии также способствует недорогое альтернативное топливо, которое характеризуется отличной горючестью.

На сегодняшний день кирпичные печи не совсем вписываются в экологию, как бы того хотелось. Материал, из которого они изготавливаются, добывают и производят с существенным вредом для окружающей среды. Большинство печных фирм стараются изменить негативную тенденцию и постоянно внедряют новейшие технологии производства. Есть модели печей, которые поставляются в готовом виде, что способствует быстрой установке в необходимом месте.

Количество желающих построить печь собственными силами с каждым днем стремительно растет. Профессиональные печники оказывает услуги по достаточно приемлемой цене, так как в данной сфере наблюдается высокая конкуренция. Чтобы соорудить безопасную, эффективную и красивую печь в обязательном порядке нужно быть знакомым с главными принципами строительства. В этой статье о них и пойдет речь.

Область применения

Кирпичную печь можно использовать в бытовых целях не только для отопления помещения и приготовления блюд. Наличие коптильни и мангала позволит получать солидную прибыль в сфере общественного питания.  Для повседневного использования в быту важным моментом является высокая теплоемкость кирпича, что способствует потоку тепла даже после того как печь перестала работать. Когда топка находится в очищенном виде, вы сможете спать спокойно, не волнуясь за возможность угара. В производственных печах преобладает минимальная теплопроводность кирпича. Это способствует повышенной концентрации тепла в рабочей зоне. «Дыхание» печи становится опасным для здоровья, поэтому ее размещают в специальный футляр газонепроницаемого типа.

К самым популярным промышленным печам, которые можно соорудить собственными силами относят:

  • Вагранку. Устанавливается в хозяйственном дворе и рассчитана для переплавки 50 кг металла за один раз.
  • Муфельную. Применяется для закалки изделий из металла и выполнения цементирования.
  • Кузнечную и обжиговую для керамики.

Примечание: для отопления теплиц, вольеров, оранжерей и птичников не рекомендуется применять кирпичные печи. Фабричные модели могут перевозиться в готовом виде или по частям, поэтому цены на них находятся на высоком уровне. Занимаясь строительством печи в индивидуальном порядке можно сэкономить приличную суму денег и организовать рентабельный бизнес. Особого внимания заслуживают печные комплексы, предназначенные для бани. Более детальное их описание будет дальше.

Монтаж печи в жилом доме

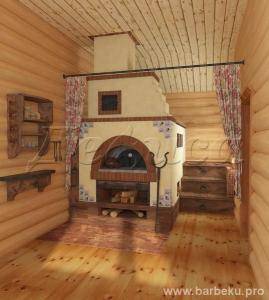

русская печьИсходя из планировки дома, и его типа подбирается наиболее подходящая печка. Проводится теплотехнический расчет помещения, и определяются с местом, где будет базироваться конструкция. Нужно учитывать, что утепление жилья с внешней стороны увеличивает эффективность печного отопления на порядок лучше, чем регистры. Обшивка стен сайдингом упрощает и сокращает растраты на утепление. Проект домовой печи должен включать в себя комплексный подход.

При планировке дома с печью необходимо предусмотреть:

  • Высокая печь с дымоходом, которая состоит из более 500 кирпичей, должна иметь прочное основание, которое не контактирует с фундаментом дома.
  • Низкую и широкую панель для варки, напольный щиток для отепления, который отвечает всем требованиям СНиП. Настил пола следует укрепить дополнительными лагами.
  • Разделка устройства для отвода дыма не должна взаимодействовать с потолочными балками. Важным моментом является: расстояние от разделки до самых приближенных балок следует делать одинаковым.
  • Выступ дымовой трубы над коньком крыши должен составлять порядка 500 мм.

П.1 Возможны исключения. Когда печь состоит из 1000 кирпичей, а основание постройки ленточного типа, то фундамент печки допускается возводить на пересечении или в виде соединения лент под внутренними стенами (Т-образная форма). При таком раскладе расстояние от основания конструкции до других лент фундамента дома должно находиться в пределах не меньше 1,3 м.

Примечание: для строительства русской печи в среднем потребуется 1500 кирпичей, а также сооружение отдельного фундамента. В виде исключения допускается строительство на опечье из бруса, прокалывающем пол до бута в основании сооружения или грунта.

Строение печи

В некоторых случаях печь именуют как телом печи. Его устанавливают на гидроизоляцию основания печи или пола. Завершающим этапом является выход дымохода через отверстие в крыше. Вместе эти компоненты называются строением печи.строение печи

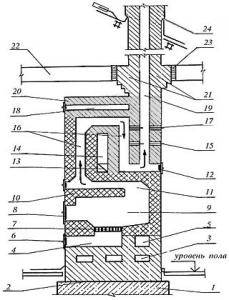

Из чего состоит печь:

  1. основание;
  2. гидротеплоизоляция;
  3. специальные ножки (шанцы), которые устанавливаются с целью создания обогрева в нижней части и экономии строительного материала;
  4. поддувало;
  5. канал воздушного типа – гарантирует равномерный прогрев воздуха в помещении;
  6. дверца поддувального типа;
  7. колосниковая решетка;
  8. отверстие топки с возможностью контролировать подачу топлива;
  9. топка (топливник);
  10. свод топки;
  11. хайло – вертикальное устье топки или сопло, размещенное в самом начале дымохода;
  12. дверца с возможностью прочистки;
  13. перегиб воздушного канала конвектора душника;
  14. конвектор душника воздушного типа;
  15. переключатель хода печи;
  16. конвективная система;
  17. специальная задвижка, предназначенная для перекрытия дымоотвода чтобы предотвратить процесс выстуживания;
  18. выход душника;
  19. дымовой канал;
  20. перекрыша печки;
  21. разделка дымохода находящаяся внутри;
  22. перекрытие для потолка;
  23. противопожарная разделка;
  24. выдра – представляет собой расширение устья трубы, через которую выходит наружу дым.

Примечание: сторону печи, на которой размещается творило, именуют челом, стенки находящиеся по бокам печи – зеркалами.

Разъясним основные технические моменты. Основание – цельнолитое железобетонное; ленточный фундамент используется для печи, установленной на специальных ножках. Вынос основания не должен быть меньше 50 мм. В виде изоляции используется рубероид (несколько слоев). На него укладывается 5 мм слой асбеста, железо кровельного типа, и подстилку под кладку.

Самая первая кладка (подтопочная часть) выполняется из керамического кирпича красного цвета с помощью раствора на основе песка и цемента. Топочный и жаровой элемент печи выкладывается с применением керамического печного кирпича на раствор, приготовленный из глины и песка. Напротив поддувальной двери и творилом на пол ложится кровельное железо на заранее подготовленную подушку на основе базальтового картона. Что касается коренного края, то его заделывают в находящийся рядом шов кладки. Лист выносится вперед на расстояние 300 мм, а в стороны порядка на 160 мм. Образовавшиеся свободные края листа следует подвернуть и зафиксировать к поверхности пола.

Раствор для кладки на основе глины не схватывается, а высыхает. В случае нерегулярного использования печи может наблюдаться процесс растрескивания от избыточного количества влаги. Поэтому при укладке части печи, в которой температура не превышает 200°С гораздо практичнее и дешевле использовать цементно-песчаный раствор.

Нижние переходы из канала в канал конвектора газового типа должны быть на 40% больше в высоту перевалов, которые находятся вверху. Такое решение будет способствовать отложение сажи в нижней части конвектора, которую убрать не составит никаких трудностей. Для этого края перевалов специально делаются закругленными.

Стартуя от 80° в дымоходе, кладка выполняется из кирпича с применением цементно-песчаного раствора. Осуществление внутренней разделки является необходимой мерой, так как благодаря ней закрепляется противопожарная разделка. При воспламенении сажи она определенное время будет гореть и позволит без особых последствий устранить данное явление.

Распушка выполняет аэродинамическую роль. Она пронзает ветровой поток, верхнюю его часть, перемещая через устье дымохода, что позволяет не зависеть от ветра.  Ее высота составляет порядка 2 ряда из кирпичей, а вынос – в полкирпича. Если пренебрегать таким элементом есть риск, что в будущем печь будет дымить.

Выбираем схему печи

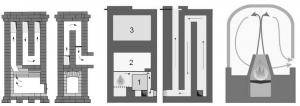

схема печиСамые распространенные схемы конвекционных печей бытового типа изображены на рис. В левой части – канальная печь, особенностью которой является последовательный газовый конвектор. По такой схеме возводятся голландские печи и их аналоги. Главные достоинства канальной схемы – простота и конструктивная пластичность. В механическом плане конвектор с топкой связаны исключительно хайлом, что позволяет спроектировать канальную печь под определенный тип помещения. (см. рис.)

КПД таких конструкций зачастую находится в пределах 40% в результате чего предусмотреть водогрейку является весьма непростым делом. Внутри происходит циркуляция сильного теплового потока и при его нарушении наблюдается падение КПД и повышенному накоплению сажи.

В центральной части рис. изображена одна из самых сбалансированных отопительно-варочных печей выполненных из кирпича, которая называется шведской. Ее КПД находится в пределах 60%. Она имеет вид обычной камерной печи и включает в себя канальный конвектор, размещенный от пола до потолка. В камере газы прогревают варочную поверхность в специальной нише. Некоторая часть горячего воздуха направляется непосредственно в сушилку. Главные плюсы шведской печи:

  • Отсутствует энергетическая обратная связь между топочной частью конвектором и духовкой. В таком случае сама духовка может размещаться в боковой части.
  • Камерная часть печи служит местом, где осуществляется процесс догорания дымовых газов. В конвектор они поступают с температурой 700°-750°, что позволяет соорудить ее из обычного кирпича, используя при этом раствор на основе песка и глины.
  • Благодаря высокому и одновременно узкому конвектору обеспечивается равномерный прогрев воздуха в помещении.
  • Некоторое количество дымовых газов с выхода камеры есть возможность перенаправить в лежанку, а потом направить в конвектор и при этом, не снижая характеристик самой печи.
  • Габариты конвектора можно изменять. Допускается сдвигать и поворачивать его, отталкиваясь от камерной печи. Это позволяет шведке вписаться в готовую постройку и обеспечить теплом до 3-х комнат.
  • При открытии дверей духовки начнет выходить мощный тепловой поток, с помощью которого можно нагреться, придя с мороза или высушить одежду.

Основной недостаток шведской печки кроется в высоких требованиях к используемым стройматериалам и функционирования камерной части печи. Также для нее в обязательном порядке необходимо предусмотреть надежный фундамент. Без него конструкция, которая отличается высокими и узкими параметрами будет в эксплуатации неустойчивой и подверженной к разрушению. Соорудить шведскую печь может человек с большим опытом в данной сфере или профессиональный печник.

Справа на рис. можно увидеть колпаковую печь. За счет возможности саморегулирования наблюдается КПД выше 70%. Дымовые газы не направляются в дымоход, пока не догорят под колпаком, а печь не получит тепло. Колпаковые печи имеют характеристики газовой вьюшки. Горячие газы, которые концентрируются под колпаком, не позволят просочиться холодным воздушным масса из хайла, поэтому печь не выстудится и будет длительное время теплой. Это является эффективной защитой от угара, который может образоваться вследствие открытой вьюшки.

На первый взгляд колпаковая печь может показаться достаточно простой конструкцией, но в исполнении все окажется наоборот. Она считается только отопительной, и вмонтировать в нее варочную поверхность не предоставляется возможности. Получения тепла для водогрейки является возможным в печах двухколпакового типа, которые отличаются конструктивной сложностью, поэтому они практически не применяются для бытовых целей. В виде исключения можно упомянуть «двухколпаковки» от Кузнецова, но таких печников на сегодняшний день небольшое количество.

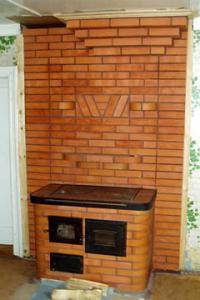

Плита и щиток

Идея шведки натолкнула на перспективную конструкцию. Стандартная варочная плита с щитком-конвектором обогревательного плита и щитоктипа (см. рис). Для реализации такого проекта потребовалось избавиться от сушильной и варочной ниши. Вследствие чего механическим способом разъединяются камерная и канальная часть. Их сооружать есть возможность по отдельности.

Что в результате получается? Существенно сокращается нагрузка на пол. Допускается строительство плиты непосредственно на полу из дерева, предварительно уложив на него соответствующую изоляцию (аналогичную, что и под фундамент). Для щитка отлично подойдет демпфирующая подушка, выполненная из базальтового картона. Вопрос, касающийся устойчивости узкого щитка решается методом создания механической связи со стенкой или перегородкой всего в полкирпича.

Затем щиток возможно сдвигать и разворачивать. В таком случае плита будет греть обогревать кухню, ванную и туалет, а сам щиток способен обеспечить комфортную температуру в нескольких комнатах. Для реализации данного решения необходимо поместить в горизонтальный элемент дымохода гибкое звено, которое производится из устойчивого к высокой температуре гофра и обладающего великолепными теплоизоляционными свойствами. Благодаря этому удастся легко избежать накопления сажи.

Сезонные ходы печи

ход печиВ летнее время наблюдается жаркая погода, поэтому обогревать помещение не имеет никакого смысла.  Класть в топку небольшое количество топлива не выйдет, так как порог регулировки мощности с помощью топлива является незначительным. Теплый воздух от малой закладки быстро будет улетучиваться, что, в свою очередь, не хватит даже для приготовления элементарного блюда. Поставить плиту в летней кухне предоставляется возможность далеко не у всех.

Для такого случае специально были разработаны конструкции печек с переключением хода (летний режим переключается на зимний и наоборот). Наиболее простым способом переключения оснащаются канальные печи параллельной схемы. Но максимальный показатель КПД можно достичь только когда постоянная мощность находится в пределах выше 20 кВт. В данном случае применяется закон квадрата-куба. В маленькой печке тепло уйдет трубу, что повлечет за собой отсутствие нагрева конвектора. Также стоит отметить, что печи двухходового типа несут потенциальную опасность. При закрытии всех задвижек образовывается угар. Летний ход гарантирует стабильный нагрев элементов щек и перекрыши.

Существует специальная двухходовая схема, которая рассчитана для отопительных щитков. Для нее потребуется 1 задвижка, что обеспечивает высокий уровень безопасности. При любом размещении переключателя обеспечивается хорошая тяга. Если положение задвижки выставлено с нарушением сезонности, то это будет сразу заметно по теплоотдаче. Предоставляется возможность выполнять переключение даже во время топки. Частично задвигая заслонку можно максимально плавно и с предельной точностью осуществлять регулирование обогрева.

При летнем ходе газы не смогут проникнуть в зимний ход. Это связано с тем, что аэродинамическое сопротивление лабиринта конвектора существенно выше, нежели прямой трубы. Трудоемкость конструкции дымохода совсем не двойная. Газы в дымоход зимнего типа просачиваются в охлажденном виде до -80°. Зимняя труба может быть упрощенной и облегченной. Недостатком системы с двумя дымоходами является необходимость чистить каждую пару каналов конвектора.

Перед тем как приступить к детальному анализу стандартных печей, сконцентрируем внимание на несколько востребованных конструкциях.

Классическая печь-барбекю представляет собой древнейший очаг открытого типа. Он может быть возведен как под открытым небом, так и под определенным навесом или в помещении над колпаком, отвечающего за дымопоглощение.  Кладка выполняется максимально простым способом: используется метод в половину кирпича с ложковой перевязкой. Несколько рядов выкладываются тычками, чтобы была возможность сконструировать опоры, рассчитанные на решетку и жаровню.

Основание под барбекю наружного типа – простая, плитная конструкция, изготовленная из целостных бетонных монолитов или блоков из камней, которые базируются на песчано-щебневой подушке. Барбекю, предназначенное для комнаты, устанавливают непосредственно на полу, на предусмотренную комбинированную изоляцию.

Барбекю имеет некоторый нюанс: бортик жаровни при правильном огне обогревают стряпню по бокам. При таком раскладе рекомендуется выложить верхние ряды с помощью шамотного кирпича. Данный стройматериал идеально поглощает тепло и очень медленно остывает. Чтобы обеспечить быстрый прогрев навершия жаровни потребуется граненный фасонный кирпич. Он отличается наличием клиновидных впадин, по которым наблюдается быстрое распространение тепла непосредственно в саму кладку. Используя болгарку, можно собственными руками сделать фасонные кирпичи.

Банная

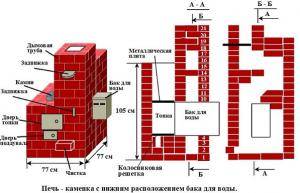

Банная печь возводится обычным способом. Главная особенность – устройство каменки. Каменка закрытого типа, через которую банная печьпроходит дым в короткий промежуток времени способна прогреться и обеспечить полезным сухим паром. Запрещается поддавать на нее воду или другую жидкость, так как она может потухнуть и придется заново растапливать печь. Следует учитывать, что малейшая ошибка при выборе камней, топлива и нарушения режима топки в большинстве случаев приводит к накапливанию остатков недогоревшей органики, что сделает пар токсичным и канцерогенным для человеческого организма.

Каменка открытого типа является полностью безопасной в эксплуатации, но, к сожалению, слишком долго прогревается. Для поддержания постоянной температуры потребуется все время ее топить. Ее творило должно размещаться в предбаннике. Угар имеет повышенный уровень опасности в условиях высокого температурного режима. Если перестараться и интенсивно наддать, может произойти полное выстуживание каменки. В таком случае попариться в бане не получится.

3-я печь с закрытой каменкой сбоку считается более доскональной. Бункер, где находятся камни, обдается горячими газами по всему периметру. В качестве исключения выступает лицевая часть. При таком раскладе прогрев конструкции выполняется намного быстрее и наддавать получится больше. Колпаковая печь по праву считается эталонной. Каменка сконструирована на своде колпака, где наблюдается высокий температурный порог. Там сосредотачивается главный источник тепловыделения, и накопившееся тепло направляется в камни. Это способствует мгновенному прогреву каменки, а наддавать предоставляется возможность практически без каких-либо ограничений. Выполнять регулярное подтапливание не обязательно. «Колпаковка» способна самостоятельно подобрать нужный режим, беря в расчет расход тепла. Что потребуется, так это контролировать наличие топлива в топке.

Печь имеет 3 минуса: сложность конструкции и высокая стоимость. Колпак, который изготавливается из стали, через некоторое время прогорает. Модели из жаропрочного материала обойдутся в круглую суму. Наддавать в каменку возможно только из предусмотренного душа.

Проточные печи

В проточных печах отсутствует конвектор. С огнем в трубе имеет определенное сходство. Такие печки при правильной эксплуатации могут быть достаточно эффективными. К самым распространенным вариантам относят русскую печь и камин в английском стиле.

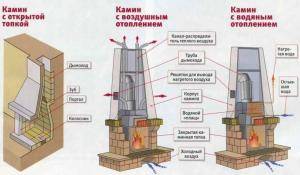

Камин

Чтобы получить максимальный показатель КПД конструкция топки камина должна сужаться назад по всему периметру.

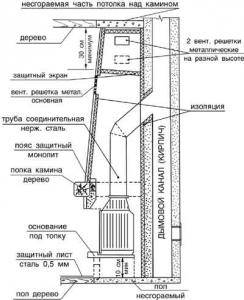

Стандартные размеры камина:строение камина

  • Площадь портала составляет 2% от общей площади портала.
  • Глубина топливника – ½ высоты проема топочного типа.
  • Портал (высота) – в пределах 2/3 его ширины.
  • Под топливника (S) – 70% от S портала.
  • Наклон задней стенки топливника – 1/3 высоты.
  • S топочного проема – 1,6% S помещения.
  • Наклон в градусах зеркала стенки – в пределах 22° от вертикали.
  • Схождение стенок, которые находятся в боковых частях – в среднем по 50° на каждую.
  • Сухой под требует 5°-6°.
  • Подиум (высота) – 50 см.
  • S сечения отвода дыма – 10% от S топки.

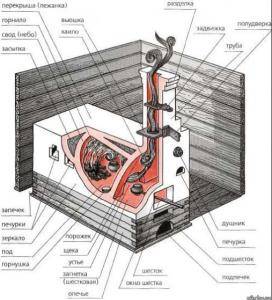

Русская печь

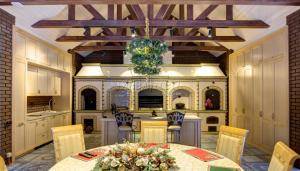

строение русской печиРусская печь при регулярной топке способна выдавать около 80% коэффициента полезного действия. Она характеризуется великолепным внешним видом, эстетической привлекательностью, возможность готовить вкуснейшие блюда кухни нашей страны и наличием специальной лежанки, на которой можно с комфортом отдохнуть. Конструкция печки отличается особым консерватизмом. Чтобы не навредить ее работе категорически не рекомендуется вносить от себя какие-либо изменения. В определенных случаях это может сделать только профессиональный печник с большим опытом работы.

Беря во внимание строительною механику можно сделать вывод, что русская печь стоит особняком. Это не пустотелая колонна, практически полноценный аналог здания, в котором присутствует связная конструкция, где неотъемлемые элементы взаимодействуют друг с другом непосредственно через углы. В русской печи углы должны быть спроектированы в строгом соответствии основным правилам. Сверки по порядовке будет недостаточно – потребуется регулярно выверять по отвесу.

Расчет печи

Перед тем как приступить к выбору проекта будущей печи следует выполнить предварительный расчет под то или иное помещение.  Как правило, он непосредственно будет зависеть от теплоотдачи печки. Когда конструкция остывает, наблюдается существенно снижение распространения тепла. Главной целью проводимого расчета сделать так, чтобы в помещении поддерживалась оптимальная температура до следующей топки.

Произвести такой расчет достаточно сложно и чтобы все правильно рассчитать по готовым формулам и предоставленным коэффициентам потребуется большой опыт в данной сфере. Для помещений с качественным утеплением оптимальные расчеты предоставляет И. В. Кузнецов. Для самой обычной топки подойдет мощность 0,5 кВт/м². При сильном морозе для перетопки должно быть предусмотрено до 0,76 кВт/м². С применением ТМЕП расчет существенно упрощается.

Топка

Расчет топки предусматривает точный объем, предусмотренный для закладки топлива. Его получают по нужной тепловой мощности, весу и коэффициенту полезного действия печки. Расчет данных осуществляется для всех типов топлива, которые могут использоваться для топки и отдают предпочтение большему значению. По правилам размер топливной камеры берут в несколько раз больше чем предполагаемая топливная масса с учетом перетопки. Среднее количество топлива, которое помещается в камеру для сгорания, составляет 2/3 от объема.строение топки

Производить расчет топки согласно всем требованиям должны не любители и даже не каждый инженер-теплотехник. Такой несущественный элемент как колосниковая решетка, если будет пропускать воздушную массу в большем количестве, чем от нее требуется, возникнет быстрое сгорания топлива, в результате чего печь не успеет в полной мере прогреться. Если воздух будет попадать в недостаточном объеме, то топливо не будет гореть, что приведет к тому, что невыделенное тепло улетучится в трубу параллельно с дымом. Неправильные просчеты также могут привести к засорению колосников сажей и золой. И не стоит забывать, что такой элемент еще нужно объединить с другими важнейшими частями печи. И не просто объединить, а обеспечить стабильное, безопасное и эффективное функционирование на долгие годы.

На сегодняшний день на рынке имеются в широком ассортименте готовые печные топки, которые рассчитаны на разную мощность и эксплуатируются с любым типом топлива. Такая конструкция обойдется намного дешевле, чем самостоятельно заниматься строительством. Выбирая печку, следует учесть некоторые нюансы:

  • Габариты топки и крепежи должны подбираться с учетом размеров кирпича. Нужно учитывать, что кирпич для печки бывает нескольких видов.
  • Если планируется активное использование топки, то следует отдавать предпочтение литому чугуну. Модели, которые изготовлены из металлических листов методом сварки, могут эксплуатироваться лишь эпизодически.
  • Повышенное внимание уделите глубине сужения камеры, где производится сгорание топлива непосредственно к самому зольному колодцу. При топлении печи малозольным материалом, в котором наблюдается высокая калорийность поставляемым в массивных кусках, зольник соответственно должен быть глубоким. Его параметры должны в среднем равняться 1/3 высоты места сгорания. Если зольник имеет небольшие размеры, то в большинстве случаев топливо быстро сгорит без особого эффекта. Печи, которые рассчитаны под древесину с минимальным количеством калорий, должны иметь зольник глубиной 1/5 относительно высоты камеры. Игнорирование данного требования приводит к засорению и сокращению потока воздуха.

Примечание: глубокий зольник отлично подходит для сжигания сырых дров. Уголь хорошо сжигается на ровном поду топки, но при этом обязательно нужно выбрать величину загрузки топлива. Для этого потребуется опыт квалифицированного истопника.

Дымоход

Расчет дымохода требует серьезного подхода и является достаточно кропотливым процессом. Важно избегать «просвиста», когда холодные воздушные массы попадают в печку через широкий дымоход. При его появлении возникает тепловая потеря и ухудшение работы печи. Если наблюдается процесс дымления печи, дымоход необходимо увеличить на 50 см. Самым действующим и надежным способом является выкладка нескольких рядов кирпичей и сделать новую распушку.

Примечание: чаще всего наращивание трубы осуществляется в случае изменений показаний аэродинамики на определенной территории.

Материалы для печи и приборы

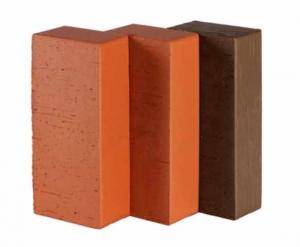

витебский кирпичВ литературе довольно часто возникает путаница относительно стройматериала для печей. Огнеупорный шамотный кирпич путают с печным, у которых общие характеристики сводятся исключительно к размерам.

Печной кирпич представляет собой высококачественное изделие красного цвета М150. с его помощью можно возвести голландскую или русскую печь. Он способен выдерживать до +800° и при этом не деформироваться. Его можно использовать для строительства камина, но такой стройматериал слабо поглощает тело и достаточно быстро становится холодным (остывает).  Поэтому рекомендуется применять данный кирпич только для камина, который эксплуатируется в летнее время, огонь в котором несет эстетическую функцию.

Примечание: специальный размер печного кирпича был выбран неспроста. Это сделано с целью отличать его от строительного. В старину технология обжига была развита довольно-таки слабо, поэтому большинство печников халтурили и строили конструкции из некачественного материала.

Шамотный кирпич используется для кладки топочных элементов печей, где преобладает повышенный температурный режим. К таким изделиям относят шведские, колпаковые и банные печки.  К основным преимуществам такого материала относят высокую теплопроводность и хорошую аккумуляцию тепла.

За счет высокого уровня теплопроводности возводить печку из шамота не стоит. Это приведет к сильному ее накаливанию и быстрой отдачей тепла. С наружной части шамотный кирпич рекомендуется облицевать керамической плиткой.

О качестве шамотного кирпича никогда не судят по его цвету, так как используемая глина для его производства в зависимости от месторождения имеет определенный оттенок. Черный цвет кирпича в большинстве случаев указывает на низкое качество. Светлый цвет материала свидетельствует об отменных эксплуатационных качествах. Мелкозернистая структура с минимальным количеством пор и разных включений, напрямую указывает на отменное качество.

Самым популярным и действующим способом определить качество кирпича является метод простукивания поверхности молоточком.  Если изделие считается высокосортным, то можно услышать звонкий звук. Низкосортный материал имеет глухое и растянутое звучание. В случае, когда такой метод не принес желаемый результат, можно использовать проверку на спайность. Более простыми словами осуществляется краш-тест. Кирпич специально бросается на твердую поверхность. Образцы, изготовленные из качественного сырья, как правило, раскалываются на крупные куски, а из плохого на мелкие с образованием пыли и крошек.

Стороны шамотного кирпича именуются идентично со строительным. Его используют в полномерном виде, трехчетверками, половинками или четвертинками. Для внутренних элементов печи оптимально подходит клинкерный кирпич. Он представляет собой обычный керамический кирпич. Который прошел предварительный обжиг в условиях высокой температуры. По техническим характеристикам он является прочным и жаростойким. Его стоимость немного выше красного кирпичи, но гораздо дешевле шамотного.

Примечания: не следует при строительстве печей использовать силикатный кирпич. Он не крепится на глину, а при тепловых нагрузках отличается способность впитывать в себя влагу.

Песок

Для приготовления раствора песок является важнейшим компонентом. Строительство печи, которая планируется эксплуатироваться больше 10 лет, требует высококачественный горный песок, которые не содержит в своем составе никаких дополнительных включений. Другие виды стройматериала включают в себя преизбыточное количество органических веществ, благодаря которым через некоторое время швы конструкции меняют цвет и начинают трескаться.

Песок, добытый из горной местности, обходится достаточно дорого. В качестве альтернативы можно использовать песок глиняного типа, предназначенный для выполнения кладки. Он на порядок дешевле, чем горный песок и получаемая кладка имеет высокое качество.

Растворы для кладки

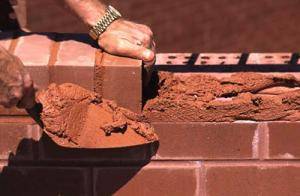

раствор для кладкиДля строительства печей из кирпича используются растворы на основе песка и глины. Давайте рассмотрим самые эффективные и проверенные временем рецепты. Для укладки шамотного кирпича понадобится шамотный мергель или каолин белого цвета. Оптимальным выбором клеящего вещества для керамического кирпича является предварительно помолотая глина с огнеупорными качествами. С расчетом на 100 штук кирпича уйдет до 40 кг глины.

При выборе глины проверьте ее на запах. Он должен быть ровным и не резким. Любое отклонение свидетельствует о том, что в составе присутствует примесь органических компонентов, что автоматически делает такой материал не пригодным для кладки. Полученный раствор должен пройти пробу на пропорцию песка. Благодаря этому удается сократить растраты на строительство, так как песок в разы обходится дешевле за глину. Проведение пробы:

  • Хорошо улегшийся раствор, не имеющий трещин, оптимально подойдет практически для любой печи.
  • Если только что образовавшаяся корка порвалась, в результате чего можно наблюдать сетку, которая состоит из мелких трещин, то такой раствор подойдет для всех видов печей.
  • Трещины опустились вглубь на несколько миллиметров.  Раствор рекомендуется использовать для возведения отдельных частей печи, которые будут нагреваться не выше, чем 300°.
  • Наблюдаются трещины и разрывы, которые уходят глубоко в смесь. В таком случае в растворе большое количество песка. Он является не пригодным к дальнейшему использования при кладке кирпича.

Примечание: такая проба проводится исключительно для раствора, приготовленного на основе кирпичного песка. Для связывающих материалов с природным песком применяются другие пробы.

Приготовление рабочего раствора:

  • Глина замачивается в воде на сутки.
  • В процессе замешивания должно получиться тесто.
  • Масса протирается через специально сито.
  • Исходя из результатов пробы, вводится определенное количество песка.
  • Добавляется вода и выполняется вымешивание до консистенции сметаны.
  • Проверка раствора на жирность осуществляется методом смачивания кельмы.
  • При надобности можно добавить песок или глину и хорошо вымешать раствор. После этого следует приступать к кладке.

Примечание: как правило, из одной упаковки глины, которую можно купить в магазине получается до 4 ведер готового раствора.

Печные приборы

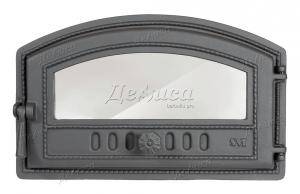

топочная дверцаДверцы, задвижки и другие печные приборы монтируются к телу печки с помощью усов или специальной юбки выполненной из высокопрочной стали, которая устойчива к высокой температуре. Установочные габариты таких принадлежностей в обязательном порядке должны согласовываться с размерами кирпичей, беря во внимание толщину шва.





Кладка и перевязка

В зависимости от того как сторона кирпича выступает наружу кладка может быть ложковой или тычковой. Укладка кирпичей осуществляется на постель. Она подразумевает кладку кирпича на тычок или ложок. Считается запрещенной и применяется достаточно редко для внешней отделки областей, которые не подвергаются особым нагрузкам.кладка и перевязка

Проводить кладку необходимо с перевязкой швов. Если выполнить неперевязанную кладку, то есть риск возникновения микротрещин, которые станут основной проблемой разрушения конструкции. Для проверки готового проекта необходимо следовать приведенным ниже правилам:

  • В начале и конце кладки должны присутствовать тычковые ряды.
  • Используемый кирпич должен соприкасаться минимум с двумя другими.
  • Кладка соседних рядов должны перекрываться на ¼ по длине или высоте.
  • Вертикальные швы должны заполняться соответствующим раствором, чтобы избежать процесса расслаивания.
  • Следует избегать совпадения швов, идущих по вертикали тычковых и ложковых рядов.
  •  Пороги, которые выступают, свободные места под балками и вкладышами должны быть тычковыми.
  • Отсутствие выступания наружу подтесанных частей кирпичей. В качестве исключения выступают кирпичи, которые были обработанные алмазным кругом.

Стандартный шов, который должен быть при кладке составляет 3 мм. Ниже 2 мм делать не рекомендуется. Максимально допустимый размер равняется 5 мм. Укладку колосников в гнездо следует проводить на сухую. Это позволит изымать их для проведения очистки и промывки.

Имеющиеся ряды кладки в обязательном порядке должны перевязываться по вертикали. Неполная перевозка допускается только в том случае, когда имеются обширные внутренние пространства рядов. Перевязка между однотипными рядами отлично получается, если ее делать по принципу зеркального отражения.

При возведении перегородок конвекторов нужно предусмотреть перепускные окна в верхней и нижней части. Как правило, с перевалами никогда не возникает проблем. Вопрос решается если не доложить несколько кирпичей. Для укладки перетока такой метод не подходит, так как получится висячая стена. Выкладывать перегородки над перетоками необходимо по такому принципу: опоры, состоящие из тычков, чередуются через 4-5 рядов. Окна, которые размещаются на ложковом ряду, прикрываются половинками кирпича. Стены конвектора выкладываются с соблюдением порядовки, щитка обогревательного типа – ложками с применением ложковой перевязки.

Кладка сводов

кладка сводовВ бытовых печах присутствуют плоские и полуциркульные свод. Выкладка полуциркульного свода происходит по такому принципу:

  • Создается чертеж свода (масштаб 1:1).
  • Отталкиваясь от проекта, подтесываются подпятники, то есть кирпичи, которые будут выступать в качестве надежной опоры для крыльев свода.
  • С помощью специального раствора укладываются подпятники. Пока он полностью не высохнет, продолжать кладку печи запрещается.
  • Крылья свода выкладываются по готовым шаблонам, и выполняется перевязка рядов.
  • В паз замка заливается раствор, а затем крепятся в определенной последовательности замковые камни методом вколачивания их с помощью кувалды. Если раствор равномерно выходит из швов, которые находятся на крыльях, значит кладка, выполнена с соблюдением всех требований.
  • После того как раствор полностью высохнет, устраняются кружала и продолжается кладка печки.

Важно, чтобы вертикальные швы замка не совпадали со швами, которые находятся на крыльях. При чертежных работах следует предусмотреть крылья в зеркальном отражении. Допустимый угол расхождения кирпичей размещенных в своде составляет 17°. Если использовать кирпич стандартных размеров, сделать внутренний шов в пределах 2 мм, то данный показатель будет соблюден.

Сколько требуется кирпичей?

От количества кирпичей зависит, сколько потребуется раствора и общая смета строительных работ. Расчет строительного материала осуществляется в электронном виде. Специальная программа точно посчитает нужное количество полномерных, половинчатых и фасонных кирпичей. Овладеть САПР новичку достаточно тяжело и это дело потребует хорошей усидчивости и много времени. В виде альтернативы можно использовать метод подсчета кирпича по порядовке печи. Этот процесс максимально затянется на 1,5 часа. При правильном подсчете бой сводится к 1-2%.

Примечание: проект печи предусматривает наличие спецификации, где указывается общее количество кирпичей, разных стройматериалов, а также приборов.

Инструмент

Для выполнения строительства печи потребуется: обушок, мастерок, разделки, которые предназначаются для швов выпуклого и вогнутого типа и лопата для раствора.инструменты для кладки печи

Главные рабочие принципы

При кладке печи в обязательном порядке необходимо соблюдать такие правила:

  • Укладка кирпича осуществляется по одному.
  • Перед тем как посадить кирпич на раствор его тщательно швабрят. Поверхность очищается от грязи, пыли и мелкого мусора.
  • Для обеспечения хорошего сцепления с раствором кирпич рекомендуется на несколько секунд погрузить в воду.
  • С помощью руки нанести раствор можно более точно.
  • Укладывается кирпич одним движением.
  • Двигать и постукивать запрещается. Когда камень лег не ровно его сразу снимают, очищают от раствора и кладут заново.

Самый основной принцип

В завершение запомните самый основной принцип, который активно применяется при возведении бытовых печей из кирпича. Печка и дом являются взаимосвязанными постройками, и только от вас зависит, будут они дружить или устраивать ссоры. Обеспечить мир задание не из сложных. Что потребуется, так это хорошо утеплить дом и тогда печь будет вас радовать и проявит себя во всей красе.

поделиться в соцсетях:
