Камины: типы и конструктивные особенности

28 декабря 2016

Содержание:

  1. Разновидности каминов
    1. Классический стиль
    2. Голландский камин
    3. Деревенский стиль
    4. Варианты конструкций
    5. Швейцарские камины
    6. Современные модели
    7. Уличные камины
    8. Биокамины
  2. Конструктивные особенности каминов
  3. Устройство классического камина
  4. Основание каминной топки
  5. Особенность камина Рамфорда
  6. Использование отражателей
  7. Угловая конструкция
  8. Усовершенствованные модели
  9. Официальная перепланировка
  10. Этапы строительства
    1. Фундамент
    2. Строительный материал
    3. Процесс монтажа
  11. Оптимальная конструкция

С давних времен для отопления жилища людей использовались камины, которые имели специальную конструкцию, камин в изразцахпредусматривающую эффективную отдачу тепла в помещение. Постройка успешно справлялась с возложенной на нее функцией для сравнительно небольших комнат. Со временем отопительный прибор стал применяться жильцами в основном как декоративный элемент, дополняющий интерьер помещения. В настоящее время камины продолжают пользоваться популярностью и интерес к ним только возрастает. Кроме декоративной функции устройства используются как дополнительные, а в ряде случаев и альтернативные источники тепла, позволяющие немного сэкономить на отоплении.

Конструкции не отличаются сложностью и могут возводиться мастерами средней квалификации. Производители предлагают для жильцов множество видов экологического топлива, такого как пеллеты, биотопливо и прочее. Правильно возведенный камин, используя технологичное топливо, характеризуется КПД, которым может похвастаться шведская печь. Для его монтажа потребуется намного меньше стройматериалов, чем для возведения отопительной печи аналогичной мощности, соответственно стоимость строительных работ будет ниже в 3-4 раза.

Для правильного выбора и принятия обоснованного решения обзавестись красивым и уютным строением, необходимо детально разобраться со всеми типами, особенностями и возможностями каминов, а также порядком их эксплуатации и обслуживания. В статье представлен обобщающий материал, касающийся особенностей популярных типов отопительных приборов, всех этапов проектирования, строительства и обслуживания изделий.

Разновидности каминов

В современном загородном доме камину отводится самое центральное место в гостиной. Конструкция не только излучает тепло, обеспечивая уютный микроклимат в помещении, но и является красивым элементом, декорированным по усмотрению владельцев и подчеркивающим статус хозяев. Поэтому устройство для отопления должно отвечать следующим важным требованиям:

  • эффективный нагрев и хорошая теплоотдача;
  • безопасность в использовании (отсутствие дыма, чада и опасности угара);
  • презентабельный внешний вид.

Камин, не соответствующий этим требованиям, не получит статуса самого центрального места в доме, возле которого можно собраться в уютной семейной обстановке или в компании с гостями.

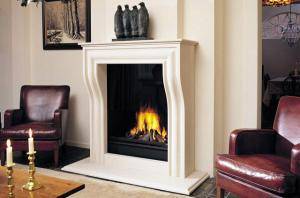

Классический стиль

классический каминКамин, выполненный в английском (классическом) стиле, считается самым распространенным в частном жилище. Такая конструкция по дизайну впишется в интерьер любого помещения, и везде будет смотреться эффектно и величественно. Позволяет уютно расположиться хозяевам и гостям поблизости для прекрасного времяпрепровождения под хруст горящих поленьев. За долгое время использования такая конструкция претерпела некоторые изменения, которые позволили отсеять все недостатки, снижающие ее эффективность и безопасность в эксплуатации.

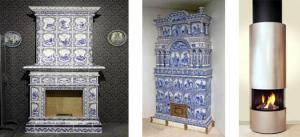

Голландский камин

Строение, выполненное в голландском стиле, по конструкции и своим возможностям представляет собой печь-камин. Для голландский каминпридания красивого вида, такие постройки декорируются изразцами. Конструкцией предусматривается такой существенный элемент, как дымооборот, который в далекие времена позволял существенно экономить на топливных материалах. Камин выкладывается по типу печи и отличается большим зевом и заглушенным подом, не имеющим поддувала. Топка используется открытого типа или закрывается декоративными коваными дверцами, беспрепятственно пропускающими воздух.

Конструкция отличается сложностью выполнения кладки и качественным декорированием. При наличии в доме печки ее легко переделать под камин в голландском стиле. После расширения горнила в него помещается каминная топка, изготовленная в заводских условиях, которая даст вторую жизнь старенькой печке. Переделать печку в камин – выгодное решение, позволяющее избежать капитального ремонта помещения после демонтажа печи. В этом случае после недорогого косметического ремонта предоставляется возможность получить в доме практичную, современную постройку.

Деревенский стиль

рустикальный каминКамины, выполненные в сельском (рустикальном) стиле, отлично смотрятся в помещениях, выполненных в дизайне кантри или рококо. Востребованы такие строения и для колониального и мещанского интерьера. Наиболее часто для их возведения используется дикий камень. Уникальный вид приобретает рустикальный камин, если он выполнен в стиле прованс, отличающийся декорированием в светлых тонах. Для облицовки таких построек используется камень в более теплых тонах: известняк или песчаник. Можно декорировать постройку также негорючим сланцем.

При использовании заводских топок постройки отличаются продолжительным сроком службы, так как камень почти не получает тепловую нагрузку. Рустикальные изделия характеризуются дорогой стоимостью. Это связано с тем, что природный камень любого сорта считается элитным материалом, который, к тому же необходимо подгонять по размеру. Смонтировать такой камин под силу только опытному печнику. Поскольку постройка тяжелая, то требуется надежный фундамент. Кроме того, кладка природного камня отличается сложностью и требует квалификации, опыта и навыков в работе.

Следует различать дикие и природные камни. Добытые карьерным способом камни называются дикими. После специальной обработки с использованием технологичного камнерезного оборудования, позволяющим придать сырью определенную форму и размеры, они становятся природными строительными материалами.

Варианты конструкций

Камины классического и рустикального стиля в зависимости от интерьера помещения и предпочтений заказчиков классифицируются по способу монтажа. Они могут быть:

  • Встроенными. Зев топки в конструкции расположен заподлицо со стеной. Такие модели могут монтироваться в специальные упрочненные стены, предусмотренные еще на этапе проектирования здания.
  • Полуоткрытыми. Могут плотно примыкать или частично утапливаться в стене.
  • Открытыми. Этот вариант предусматривает между камином и стеной со всех сторон свободное пространство. Занимают больше полезной площади комнаты.
  • В межкомнатных проемах. Такой монтаж используется с целью обогрева одновременно двух помещений.

Учитывая все конструктивные особенности и недостатки разных построек, можно сделать вывод, что для частного использования оптимальными считаются камины полуоткрытого типа.

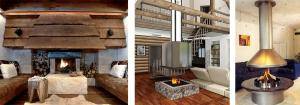

Швейцарские камины

Камины, называемые альпийскими, приобрели популярность не очень давно. Такие конструкции представляют собой очаги швейцарский каминоткрытого типа, используемые в швейцарских шале. Популярность этих устройств связана с возможностью усесться кружком и наблюдать огонь с любой стороны, чего лишены английские и голландские строения. Монтаж альпийского камина не отличается сложностью.

В нежилых комнатах выложить его может любой мастер, в то время как для использования в жилых помещениях самостоятельное строительство таких очагов запрещено на законодательном уровне по причине наличия открытого огня. Для обустройства швейцарского камина в элитной квартире или частном доме требуется специальное разрешение, выданное пожарной инспекцией, но только если изделие сертифицировано. С целью обустройства очагов в дачных домах разрешительной документации не требуется, так как такие постройки согласно законодательству считаются нежилыми.

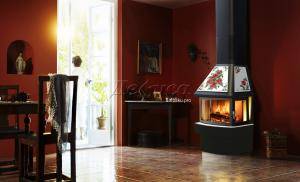

Современные модели

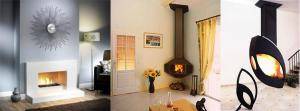

современный каминНесмотря на древнее происхождение, современные технологии коснулись и каминов. Инновации используются как в конструкции, так и в материалах изготовления и декорирования. Изделия в стиле модерн предполагают использование самых разнообразных художественных изысканий. Благодаря декораторам, художникам и дизайнерам получаются прогрессивные, многосмысловые модели. Модерновый камин можно сделать и оформить в стиле, который будет полностью соответствовать пожеланиям жильцов и гармонично дополнять интерьер комнаты. Более того, такая конструкция станет выполнять центральную роль. На нем будет сфокусировано внимание находящихся в помещении людей.

Многие хозяева предпочитают использовать в квартирах и домах стиль минимализма, который касается и каминов, имеющих свои плюсы и недостатки. В качестве минуса можно отметить, что конструкции открытого и полуоткрытого типа не очень гармонично вписываются в интерьер помещения. Для встроенных моделей требуются специальные стены, которые в стандартном жилье обычно тонкие. Поэтому единственным выходом вписать камин в интерьер является способ оградить его сконструированным коробом, имитируя «встроенность» в стену.

Преимущество заключается в том, что можно создать камин в стиле минимализма, если использовать небольшое обрамление и современную заводскую топку, которая компактная и отличается небольшим весом. Такие изделия вполне реально сделать мобильными для установки в любом удобном месте комнаты.

Особенностью стиля хайтек является блестящая металлическая поверхность, которая может быть ровной или с плавными изгибами. В отношении камина этот стиль предусматривает использование готовой топки, изготовленной на заводе, или классическую конструкцию из современных инновационных материалов.

Среди современных стилей для оформления камина используется также бионический, правда очень редко. Такие конструкции отличаются дороговизной. Для постройки применяются только натуральные материалы. Дизайн должен создавать опытный мастер, специализирующийся именно на этом стиле. Также требуется специалист, который сможет воплотить в конструкции все самые смелые дизайнерские идеи. Смотрятся такие изделия очень экстравагантно и гарантируют уникальность интерьеру комнаты.

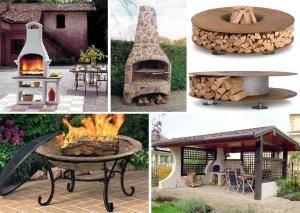

Уличные камины

Уличные камины являются современным атрибутом дачного участка. Соорудить кирпичную постройку целесообразно для уличный каминорганизации семейного времяпрепровождения под открытым небом. Такая конструкция отличается расширенными возможностями, так как позволяет:

  • обогревать оборудованную в беседке зону отдыха;
  • использовать барбекю для приготовления деликатесных блюд из мяса, рыбы или овощей;
  • украсить загородную территорию.

В связи с тем, что уличные печи подвержены воздействию атмосферных осадков и других природных факторов, таких как температура, ветер и прочие, должны выкладываться из надежного, влагоустойчивого и прочного материала. С целью приобретения практичности, на постройки возлагаются функции по обеспечению возможности приготовления любимых блюд на открытом воздухе. Поэтому строение получило название камин-мангал.

Грамотно сложенное строение с использованием качественных материалов позволяет успешно эксплуатировать его на протяжении длительного времени. Оптимальное решение для приусадебного участка - разборная конструкция уличной печи. Изготавливаются такие изделия в заводских условиях на технологичном оборудовании. Они отличаются небольшим весом. Преимущество заключается в том, что на зиму можно разобрать и спрятать все элементы конструкции в дом.

Стационарные камины-мангалы можно смонтировать из дикого камня, такого как гранит, диабаз и пр. Этот материал выстоит в любую погоду на протяжении длительного времени. Благодаря устойчивости против влаги, такие камины не требуют предварительных топок после слякотной погоды. Но, стройматериал и работа по его укладке обойдутся очень дорого. Печной свод из дикого камня – работа для настоящих профессионалов. Кроме того, потребуется много камней с целью выбора среди них подходящих для кладки без дополнительной обработки. Для эстетичного внешнего вида понадобится подгонка некоторых кусков, а в случае с гранитом – это довольно сложный вопрос, требующий применения ни одного алмазного круга.

Правильно построенный камин позволит использовать его на протяжении многих сезонов. При этом конструкция не отличается сложностью, но является надежной и огнеустойчивой. Благодаря наличию на рынке различных декорирующих материалов, строение можно оформить в любом стиле и с гордостью угощать друзей любимыми блюдами.

По конструкции садовые камины состоят из топки, где сгорает топливо и дымовой камеры для сбора и вывода продуктов горения в атмосферу. Предусматривается также отделение для размещения дров, которые будут всегда под рукой. Камины на садовом участке могут строиться, как отдельные здания, а также примыкать к другим строениям. С целью облицовки постройки можно использовать природный или искусственный камень, керамогранит и прочие материалы для декора, придающие строению презентабельный внешний вид и защищающие от неблагоприятных природных факторов.

Для самостоятельного изготовления подходят модели из металла, которые к тому же еще и мобильные. В них можно предусмотреть специальный проем для сушки дров. Декорировать конструкцию целесообразно плоскими камушками и прочим облицовочным материалом. Популярные модели уличных каминов из кирпича, которые возводятся с целью защиты от дождя в беседках. Под открытым небом попавшая влага пагубно влияет на прочность кирпича и глинистого раствора. Поэтому капитальный навес над печью или закрытая (полузакрытая) беседка позволит защитить постройку и обеспечить ей длительное функционирование. В результате предоставляется возможность готовить разные блюда и прекрасно проводить время в оборудованной зоне отдыхе.

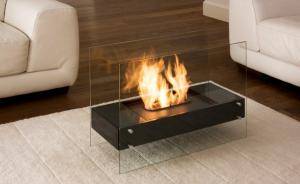

Биокамины

биокаминК биокаминам принято относить изделия, которые работают на специальном современном биотопливе. С этой целью они комплектуются топками, рассчитанными под технологичное топливо, получаемое благодаря бактериальному разложению продуктов жизнедеятельности как человека, так и животных. Основу такого топлива составляет этанол, поэтому в результате процесса горения на выходе получается только углекислый газ, а также вода.

Этанол больше всем знаком как этиловый спирт, находящийся в топливе в связанном состоянии. Сам спирт, горит хорошо, но тепла выделяет минимум. По этой причине, например, чтобы вскипятить на спиртовке стакан воды требуется продолжительное время. А вот как составной элемент для топлива, этанол, входящий в полутвердую массу, идеальный. Преимущество биотоплива заключается также в имитации дров, которые моментально гаснут вне топки, что является выгодным решением при случайном опрокидывании отопительного прибора.

Благодаря таким свойствам биотоплива, для каминов, которые укомплектованы фирменной сертифицированной топкой, не требуется специального разрешения и согласования на установку. Соорудить такой камин возможно даже в деревянном срубе, так как он гарантирует безопасность в использовании.

Конструктивные особенности каминов

Самым простым по конструкции является швейцарский камин. Он представляет собой открытый костер, расположенный в углублении специального постамента, выложенного из материалов, не поддерживающих горение. Изделия, выполненные в английском стиле, уже имеют конструктивные особенности.

Кстати, историки и археологи на основании раскопок и анализа древних изображений пришли к выводу, что прототипы классических каминов использовались уже во времена доримских кельтов и пиктов.

Рустикальные камины, а также постройки, изготовленные в прованском стиле, по устройству напоминают классические, но с разным оформлением. Голландские модели по принципу функционирования не отличаются от голландских печей.

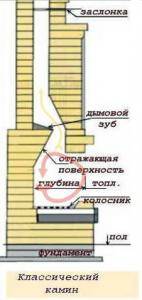

Устройство классического камина

Если сравнивать по конструкции простейший очаг барбекю и камин классического стиля, то отличий немного. Главные английский каминособенности заключаются в наличии некоторых элементов, таких как тепловой отражатель и дымовой зуб. На первый взгляд незначительные конструктивные особенности камина на практике дают эффективный результат.

Дымовой зуб представляет собой выступ в дымоходе. Его назначение заключается в образовании завихрения дыма и ограничении пропускной способности вытяжной трубы. Этот эффект хорошо виден, если протопить камин подсыревшим топливом. Образовавшийся дымовой клуб собирается в топке, при этом он не попадает в комнату и не вытягивается в дымоход. Благодаря такому конструктивному решению, позволяющему газу в топке выполнять несколько оборотов, удается получить следующие преимущества при использовании камина:

  • замедление процесса поступления кислорода позволяет обеспечить замедленное тление даже сосновых дров, чем повышаются энергетические свойства устройства и обеспечивается безопасность от выделения угарного газа;
  • максимальное использование кислорода позволяет минимизировать образование угара;
  • горячий воздух эффективно нагревает тело камина и тепло передается в помещение;
  • обеспечивается саморегулировка процесса горения благодаря постоянному по времени вихрю в топке на протяжении 3-7 мин;
  • предоставляется возможность безопасно контролировать интенсивность обогрева с помощью задвижки, что в обычных печах вызывает определенную опасность.

Саморегуляция процесса горения происходит следующим образом. Несмотря на открытый зев, топливо при горении не может получить достаточное количество кислорода из-за созданного вихря в топке. При уменьшении окислителя интенсивность горения снижается, что влечет уменьшение вихревого потока. В результате усиливается приток кислорода, способствующий лучшему разгоранию топлива и образованию вихря, который будет крутиться, пока не закончится кислород.

Есть несколько разновидностей английских каминов, которые отличаются профилем зуба. Учитывая функцию, которая возложена на этот элемент, зуб не должен выполняться в виде простого кирпичного выступа. Он делается профилированным с целью соблюдения законов аэродинамики. Благодаря вихрю, имеющего высокую температуру, эффективно нагревается само тело строения, от которого тепло передается наружу. Дымовые газы, которые попадают в дымоход, передают тепловую энергию дымовому колпаку. Коэффициент полезного действия классического камина, например на паллетах, составляет больше 50%.

Следует учитывать, что в верхней камере объем продуктов горения увеличивается за счет реализации термохимической реакции и если полностью закрыть задвижку, то вихрь выйдет в комнату и камин начнет дымить. Для недопущения такого эффекта в английских конструкциях задвижки выполнены не глухими, а с отверстием определенного диаметра, составляющего около 10% от сечения (поперечного) дымовой трубы.

Наилучшие показатели по теплоотдаче обеспечиваются у каминов, установленных в древних замках. Такие конструкции отличаются высоким дымовым колпаком, достигающим 5,0 м, а общая высота трубы может составлять 17,0 м. Но, даже в новой квартире или частном доме грамотно спроектированный классический камин будет эффективно обогревать помещение, несмотря на упрощенную конструкцию.

В традиционной печи очень важно соблюдение внутреннего энергобаланса, ничто не должно препятствовать циркуляции тепловой энергии. В противном случае КПД постройки падает, и печь начинает дымить. В классическом камине зона, в которой обеспечивается генерация тепла, занимает пространство между подом топки и дымовым зубом, поэтому выше тепло может использоваться по усмотрению хозяев. Тепловую энергию выделяемых при горении газов после дымового зуба можно использовать по-разному. В дымовом колпаке делаются специальные продухи для нагревания воздуха, циркулирующего в помещении или можно смонтировать регистр для нагрева воды.

Основание каминной топки

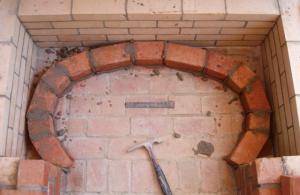

кладка каминаВ первых моделях каминов пол топки делался глухим. Он выкладывался из камня с небольшим наружным наклоном. Такой уклон необходим был для того, чтобы в камере образовалась циркуляция газов. При ровном основании не может самостоятельно начаться процесс образования вихря. Такое конструктивное решение имело один опасный недостаток: горящий кусок топлива мог вывалиться наружу, причиняя ужасные последствия.

Поэтому, начиная со средних веков, каминная топка начала оборудоваться колосником и заниженным поддувалом, предназначенным только для растопки. После того, как топливо полностью разгоралось, и формировалась уверенная тяга, поддувало быстро закрывалось. Образованный таким образом избыток тепловой энергии становился толчком для образования вихревого потока, и камин начинал эффективно работать.

Современные модели каминов позволяют экономить на металлических изделиях и не оборудовать топки колосниками. Для этого пол делается плоским, каменным с небольшим уклоном внутрь. Избыток энергии для образования вихря получается благодаря использованию высокоэнергетичного топлива, а также специальных гелей, предназначенных для растопки.

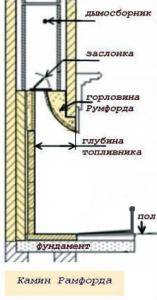

Особенность камина Рамфорда

Отличие этой конструкции от классической заключается в использовании для задержки горячих газов вместо дымового выступа камин Рамфордаспециальной горловины Рамфорда. Она имеет профиль в виде гиперболы и впоследствии нашла широкое применение не только в обогревательных постройках, но и в других технических решениях. КПД такой модификации камина не хуже от классического, но конструкция намного упрощается, а значит, становится более дешевой.

Такие камины можно строить в компактных домах, так как топка по глубине почти в два раза меньше от классической модели, а для фундамента используется пенобетонная плита. Единственное условие важное при строительстве – максимально точно выдержать гиперболический профиль горловины. Допустимое отклонение составляет всего 5%. При нарушении этого условия, которое часто допускают неопытные мастера, эффективность и безопасность камина Рамфорда существенно снижается.

Использование отражателей

отражатели в каминахМногие мастера встраивают в топку отражатели, мотивируя это решение тем фактом, что камин обогревает в основном инфракрасным излучением, которое эффективно отражается от изделий из:

  • качественной стали;
  • дорогостоящего зеркала;
  • стекла, устойчивого против жара с применением титан-ниобиевого сплава.

От чистоты отражателя зависит эффективность работы камина, поэтому перед каждой топкой рекомендуется тщательно чистить поверхность до получения идеального блеска.

Специалисты считают, что использование отражателей не приносит существенных улучшений камину и не повышают его эффективности. Причина заключается в том, что образованная в процессе горения сажа и копоть, представляющие собой мелкодисперсный углерод, сами хорошо отражают инфракрасные лучи. По этой причине сажа не считается в физике абсолютно черным телом и о полном поглощении ИК этим материалом речь не идет. Поэтому на отражателях можно сэкономить. Камин после того как немного подкоптится, сам начинает эффективно отражать тепловые лучи.

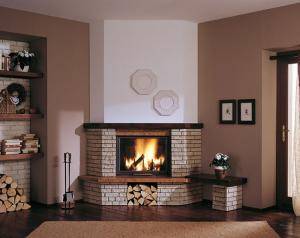

Угловая конструкция

Классические камины, в основном используются фронтального типа. Также часто возводятся конструкции, предназначенные для угловые каминыустановки в углу помещения. Для такой постройки разработано множество схем кладки, которые используют опытные мастера. Поскольку строение получается достаточно массивным, то его можно применять только в частных домах и коттеджах. Конструкция позволяет увеличить функциональность углового камина и применять его как барбекю. В дымовом колпаке мастера могут оборудовать даже коптильню для горячего копчения мяса и рыбы.

В верхнюю дымовую камеру классического изделия не сложно встроить водогрейку. Но, если тепловая мощность камина рассчитана на 20 кВт, то в колпаке останется уже не более 5 кВт. Учитывая, что газы пройдя дымовой зуб уже не столь горячие, тепла для системы отопления будет недостаточно. А вот для горячего водоснабжения вполне эффективно использовать теплообменник, подключенный к накопительному баку. Регистр, встраиваемый в камин необходимо изготовить из тонкостенных трубок, расположенных по три в каждом ряду. Всего эффективно монтировать до 4-х рядов.

Усовершенствованные модели

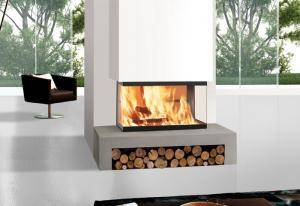

Более новые камины используют специальные топки, изготовленные в заводских условиях. Для проектирования таких топок применяется компьютерное моделирование. Поэтому тепловой цикл рассчитывается и оптимизируется с высокой точностью. Для изготовления корпуса используются инновационные материалы: специальные сплавы, композиты, кремниевая органика и пр. Изделия получаются достаточно компактными, не тяжелыми и очень эффективными по теплоотдаче. Для дымохода применяется обычная тонкостенная гофра из металла. Дверцы топки изготавливаются из термостойкого стекла, отлично пропускающего тепловое излучение.

Промышленные топки для каминов имеют еще одно существенное преимущество - они комплектуются встроенным контуром для нагревания воды. Камин со специальной топкой, оснащенной водонагревательным контуром представляет собой уже полноценное нагревательное устройство, которое позволит бесперебойно обеспечивать подачу горячей воды в санузел и на кухню, а также обеспечит функционирование системы отопления дома.

Разные варианты отделки позволяют реализовать любые решения и вписать конструкцию в любой интерьер. Благодаря возможности использовать для обрамления камина разные способы и материалы, предоставляется возможность построить камин, характеризующийся воздушным отоплением. Возвести такую эффективную конструкцию под силу только опытному мастеру.

Официальная перепланировка

биокамин в жилом помещенииБез разрешения можно установить в жилище камин, работающий на биотопливе. Все остальные типы отопительных устройств требуют официальных документов, определяющих возможность и порядок использования в жилых помещениях конструкций с открытым пламенем. Проблема заключается в отсутствии каких-либо норм и правил, регламентирующих на законодательном уровне строение каминов. В СНиП 2.04.05-91 описывается устройство варочных печей, используемых также и для отопления, а также запрещается использование устройств, в конструкции которых предусмотрена открытая топка.

Но, возможность установить камин в квартире все же есть. Речь идет о помещениях, в проекте которых предусмотрены дымовые каналы, смонтированные отдельно от вентиляционных стояков. В основном это сталинки, хрущевки с газовой колонкой, а также дореволюционные строения. В некоторых современных монолитных домах, предусматривающих свободную планировку, тоже есть дымовые каналы. В таких строениях отопительные устройства с открытым пламенем можно смонтировать в квартирах на любом этаже.

Чтобы узаконить камин можно проделать следующие действия:

  • организовать «на бумаге» перепланировку квартиры с изменением отопительной системы;
  • получить в пожарной службе разрешение на монтаж прибора пламенного типа, который по умолчанию подразумевается по СНиП как печка;
  • выполнить монтаж камина;
  • получить на руки разрешение на переоборудование жилища с реконструкцией отопительной системы, а также на монтаж пламенного отопителя.

Бумажная волокита занимает много времени. Придется заказывать проект перепланировки, получать техзаключение о состоянии дымовых каналов в организации, которая отвечает за эксплуатацию дома, рекомендации и разрешение МЧС, касающиеся пожарной безопасности и пр. Учитывая, что на документальное оформление может уйти до полугода, целесообразно заказать камин в специализированной компании, предоставляющей также услуги по установке изделий.

В результате профессиональная установка отопительного устройства может оказаться дешевле, кроме того получится сэкономить время. Специалисты знают, какой использовать материал и крепежные элементы, чтобы получить разрешение в соответствующих инстанциях. Поэтому даже простые конструкции с заводской топкой целесообразно заказывать у профессионалов.

Для владельцев частных домов процедура согласования установки камина намного упрощается, ведь бумажная волокита происходит в основном с владельцами зданий и городскими архитектурными инстанциями. Поэтому, чтобы смонтировать отопительный прибор в коттедже требуется меньше согласований и контролирующие органы выдвигают не такие жесткие требования.

Этапы строительства

Все нюансы строительства рассмотрим на примере домашнего (дачного) камина классического типа. Постройки других типов не строительство каминаявляются сложнее по конструкции, а во многом даже проще. Процедура документального оформления для каминов всех видов одинаковая. Исключение составляют только биокамины, на которые разрешающие документы не требуются.

Самое оптимальное время года для монтажа каминов – это весна и осень, когда умеренная влажность, а температура воздуха находится в диапазоне 15 – 25 градусов. В другую пору возводить камины не рекомендуется, разве, что только летом, но опытными печниками. При этом необходимо постоянно увлажнять внутренний воздух, путем установки большой посуды, наполненной водой.

Фундамент

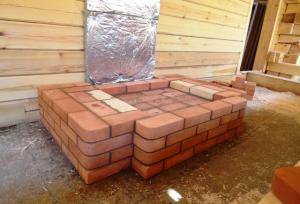

фундамент каминаДля каминов всех типов (кроме рамфордовского и отдельных моделей модернового типа) требуется прочный фундамент из армированного бетона. Поэтому проектная прочность междуэтажного перекрытия квартиры должна предусматривать вес фундамента и самого строения с нормированным запасом. Важным моментом является не допустить передачу весовой нагрузки от камина на стены жилья. Это условие должно выполняться, даже если конструкция установлена в проем стены. При невыполнении этой нормы неизбежно возникнут трещины на дымоходе. В результате самый совершенный английский камин станет опасным в эксплуатации из-за возможности проникновения угарного газа в помещение.

Фундамент по размеру закладывается с учетом выноса на 10-11 см во все стороны. На фундамент необходимо уложить железный лист, имеющий толщину не менее 1,50 мм. Далее укладывается слой гидроизоляции, для которой подойдет рубероид в два слоя. На участок пола, размещенного непосредственно перед зевом, также укладывается железная подстилка. По требованиям пожарной безопасности лист (оцинкованный на асбесте) должен выноситься вперед на один метр, а по бокам на 50 см. Для изделий, в которых используется сертифицированная топка, огнестойкая подложка не требуется.

Строительный материал

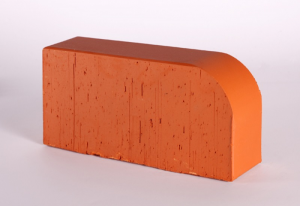

В основном для возведения камина используется красный кирпич. Этот материал является оптимальным по стоимости с учетом того, что теплонагрузка на стены конструкции невысокая. Он изготавливается из качественного сырья и хорошо обжигается. При этом кирпичи с любым дефектом, в том числе покоробленные и с трещинами однозначно отбраковываются. Использовать такой материал, а также сильно пережженные изделия, в которых темная сердцевина, недопустимо, так как от термонагрузки они потрескаются еще больше.кирпич Лоде

Для внешней облицовки может применяться гладкий кирпич. Он отличается декоративными качествами, но из-за слабого обжига отличается недостаточной жаростойкостью. Кроме того, декоративные изделия производятся с полимерными присадками, которые не должны контактировать с огнем. При монтаже конструкции потребуется обработка (подтес) материала с целью получения нестандартного размера. Для такой операции рекомендуется использовать обушок вместо резки кругом болгарки, от которой из-за вибрации в кирпиче возникают микротрещины, расширяющиеся через короткое время.

Для выполнения кладки применяется глиняно-песчаный раствор, характеризующийся средней жирностью. Пропорция компонентов выбирается 3 к 1 соответственно. Глину лучше использовать покупную, используемую для строительства. Песок необходимо брать речной, покупной, используемый на строительстве. Преимущество его в том, что он тщательно промытый и дополнительно прокаленный. Перед использованием раствор замешивается на воде. Готовность к применению проверяется по его густоте, которая обеспечивается на подобии сметаны. Кроме того, раствор должен плавно стекать с мастерка, при этом на лопатке остается ровный слой 2-3 мм.

Если жирность раствора превышена, то он налипает комками и требует добавления песка и воды до получения необходимой консистенции. Если жирность занижена, то раствор полностью стекает и становится видным металл инструмента. Повысить жирность можно путем добавления глины с водой. Благодаря тому, что такой раствор отличается длительным временем высыхания, заготовить его можно из расчета на всю конструкцию. Корыто, в котором находится масса необходимо накрыть влажной мешковиной, а перед работой периодически перелопачивать.

Процесс монтажа

Первый ряд кирпича ложится на гидроизоляцию без раствора, который используется только для фиксации изделий между собой. Минимальная толщина швов, которая допустима при кладке глинистым раствором составляет не менее 4,0 мм. При этом шов между керамическим и шамотным кирпичом обеспечивается в диапазоне от 6 до 13 мм. Он применяется также при кладке тела камина, когда возникает необходимость в выполнении выноса. В процессе монтажа точность геометрических размеров конструкции проверяется шнуром и отвесом.

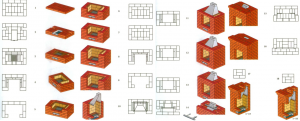

порядовка каминаПри строительстве камина необходима высокая точность, так как вся конструкция узкая и высокая, а центр тяжести располагается сравнительно высоко. Поэтому малейший перекос строения, который простительный для других построек, может стать причиной разрушения корпуса. Для полного высыхания постройки понадобится приблизительно 20 суток при соблюдении комнатной температуры. При этом нужно контролировать, чтобы на строение не попадали прямые солнечные лучи. С этой целью необходимо заблаговременно предусмотреть как и чем будут закрываться окна с солнечной стороны.

После высыхания конструкции необходимо выполнить пробную топку с использованием половины от порции топлива. Подойдет топливо, которое отличается медленным горением, например, уголь «семечка». При выполнении всех условий сушки, по истечении трех суток после разгонной топки можно приступать к полноценной эксплуатации камина.

При решении самостоятельно выполнить кладку камина в классическом стиле можно использовать разные виды порядовки. Предусмотрены также упрощенные варианты и для начинающих мастеров. Поэтому владея незначительными навыками и опытом можно сконструировать полноценный английский камин, который будет эффективным в использовании.

Такая конструкция предусматривает топку проточного типа. Колосник устанавливается небольшой и располагается к задней стенке. Такое решение позволяет образоваться вихрю благодаря эффекту конвекции вследствие подсоса воздуха в топку снизу. Дымовой зуб в этом камине можно выкладывать без использования сложных конфигураций и выполнить его в виде простого уступа. Недостатком такой упрощенной конструкции является уменьшенный до 40%  (при использовании пеллет) коэффициент полезного действия.

Оптимальная конструкция

Для квартиры оптимальный вариант камина с фирменной заводской топкой, гипсокартонными стенами и с воздушным контуром. Он позволит дополнительно получать тепло для обогрева помещения, радуя хозяев игрой пламени. Для самостоятельной установки лучше подойдет мини модель на биотопливе, не требующая разрешительной документации. Если вы хотите получить от строения величие и придать помещению ноток аристократизма, то можно заказать у профессионалов камин в классическом английском стиле, несмотря на бумажную волокиту. На приусадебном участке камин-мангал позволит организовать практичную и удобную зону для совместного времяпрепровождения.
